Handhabungsgerät 2J - Grundlagen - Arbeitsauftrag 4
Grundlagen mit 11 Arbeitsaufträgen

Beim Handhabungsgerät 2J haben wir die 11 Arbeitsaufträge, in denen Übungswerkstücke bearbeitet werden, in den Grundlagen zusammengefasst.

Dadurch wird eine flexiblere Bearbeitung ermöglicht, als bei den anderen Versionen des Handhabungsgerätes.

Die 11 Arbeitsaufträge der Grundlagen können in der vorgesehenen Reihenfolge nacheinander bearbeitet werden oder den entsprechenden Baugruppen zugeordnet werden.







                          Arbeitsauftrag 4
                           der Grundlagen

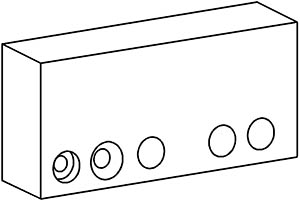

                    Übungswerkstück aufbohren

Im Arbeitsauftrag 4 der Grundlagen werden in dem Übungswerkstück aus dem Arbeitsauftrag 3 eine
Ø10 mm-Durchgangsbohrung,
eine Ø10H7-Bohrung und eine
M10-Gewindebohrung hergestellt.

Der Schwerpunkt dieses Arbeitsauftrages ist das Aufbohren vorgebohrter Bohrungen.

In der Pdf-Datei können eine 3D-Darstellung und eine Schnittdarstellung des Werkstücks aufgerufen und beliebig gedreht werden.

Für die Bearbeitung des Arbeitsauftrags 4 der Grundlagen ist ein Zeitraum von cirka 1 Tag zu veranschlagen.

Für die Bearbeitung der 11 Ar-beitsaufträge der Grundlagen ist ein Zeitraum von cirka 15 Tagen anzusetzen.

Die Grundlagen des Handhabungs-gerätes 2J sind mit den Grund-lagen des Handhabungsgerätes VI identisch.
