Handhabungsgerät 2J - Grundlagen - Arbeitsauftrag 5

Grundlagen mit 11 Arbeitsaufträgen

Beim Handhabungsgerät 2J haben wir die 11 Arbeits-aufträge, in denen Übungs-werkstücke bearbeitet werden, in den Grundlagen zusammengefasst.

Dadurch wird eine flexiblere Bearbeitung ermöglicht, als bei den anderen Versionen des Handhabungsgerätes.

Die 11 Arbeitsaufträge der Grundlagen können in der vorgesehenen Reihenfolge nacheinander bearbeitet werden oder den entsprechenden Baugruppen zugeordnet werden.

Im Arbeitsauftrag 5 der Grundlagen werden in dem Übungswerkstück aus dem Arbeitsauftrag 4 die Bohrungen der oberen Bohrungsreihe in den gleichen Abmessungen wie in der unteren Bohrungsreihe hergestellt, aber jetzt mit Form- und Lagetoleranzen. Zusätzlich wird eine Ø12H7-Bohrung mit zwei recht-winklig dazu verlaufenden M5-Gewindebohrungen hergestellt.







                          Arbeitsauftrag 5
                           der Grundlagen

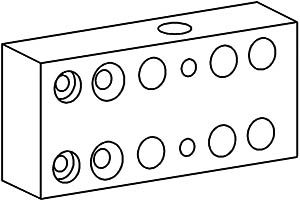

                       Übungswerkstück bohren

In der Pdf-Datei können eine 3D-Darstellung und eine Schnittdarstellung des Werkstücks aufgerufen und beliebig gedreht werden.

Für die Bearbeitung des Arbeitsauftrags 5 der Grundlagen ist ein Zeitraum von cirka 1 Tag zu veranschlagen.

Für die Bearbeitung der 11 Arbeitsaufträge der Grundlagen ist ein Zeitraum von cirka 15 Tagen anzusetzen.

Die Grundlagen des Handhabungsgerätes 2J sind mit den Grundlagen des Handhabungsgerätes VI identisch.

Nach diesem Arbeitsauftrag können die Lernenden entweder die nächsten Arbeits-aufträge der Grund-lagen bearbeiten, oder in den Arbeitsaufträgen 1 und 2 der Baugruppe 1 den Führungs-block und die Flansche und den Sockel für die Horizontalachse des Hand-habungsgerätes herstellen.

Die dafür erforderlichen Kenntnisse und Fertigkeiten haben die Auszubildenden in den vorangegangenen Arbeitsaufträgen erworben.

Wenn der Arbeitsauftrag 2 der Baugruppe 1 abgeschlossen ist, bearbeiten die Auszubildenden die Arbeitsaufträge 6 und 7 der Grundlagen.

Durch diese Vorgehensweise lässt sich ein möglicher Eng-pass bei der Belegung der Drehmaschinen verhindern, da für die Arbeitsaufträge 1 und 2 der Baugruppe 1 keine Dreh-maschine benötigt wird.
