Handhabungsgerät 2J - Grundlagen - Arbeitsauftrag 9

Grundlagen mit 11 Arbeitsaufträgen

Beim Handhabungsgerät 2J haben wir die 11 Arbeits-aufträge, in denen Übungs-werkstücke bearbeitet werden, in den Grundlagen zusammengefasst.

Dadurch wird eine flexi-blere Bearbeitung ermög-licht, als bei den anderen Versionen des Handhab-ungsgerätes.

Die 11 Arbeitsaufträge der Grundlagen können in der vorgesehenen Reihenfolge nacheinander bearbeitet werden oder den ent-sprechenden Baugruppen zugeordnet werden.

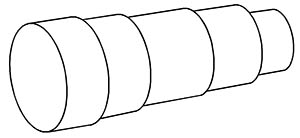

Im Arbeitsauftrag 9 der Grundlagen wird der abgebildete Stufenbolzen aus dem Werkstück des Arbeitsauftrages 8 gedreht.

In der Pdf-Datei kann eine 3D-Darstellung des Werkstücks aufgerufen und beliebig gedreht werden.





                        Arbeitsauftrag 9
                         der Grundlagen

                       Stufenbolzen drehen

Für die Bearbeitung des Arbeitsauftrags 9 der Grundlagen ist ein Zeitraum von cirka 1 Tag zu veranschlagen.

In den Arbeitsaufträgen 6 bis 9 der Grundlagen haben die Auszubildenden die Grundlagen der Drehtechnik erworben.

Für die Bearbeitung der 11 Arbeitsaufträge der Grundlagen ist ein Zeitraum von cirka 15 Tagen anzusetzen.

Die Grundlagen des Handhabungsgerätes 2J sind mit den Grundlagen des Handhabungsgerätes VI identisch.

Die Auszubildenden können jetzt den Arbeitsauftrag 10 der Grund-lagen bearbeiten und in der vor-gesehenen Reihenfolge die Grundlagen der Frästechnik erwerben.

Sollte im Moment aber keine Fräsmaschine verfügbar sein, können die Auszubildenden die Horizontalachse des Handhabungs-gerätes in den Arbeitsaufträgen 1 bis 4 der Baugruppe 1 bearbeiten, denn die dafür erforderlichen Kenntnisse und Fertigkeiten haben sie in den vorangegangenen Arbeitsaufträgen der Grundlagen erworben.

Wenn die Auszubildenden die Horizontalachse des Handhabungs-gerätes bereits montiert haben und eine Drehmaschine verfügbar ist, können sie bereits den Pneumatik-zylinder für die Horizontalachse in der Baugruppe 3 herstellen.

Sie sehen, dass die Arbeitsaufträge am Handhabungsgerät 2J in einer flexiblen Reihenfolge bearbeitet werden können, wenn das zum Beispiel wegen der Maschinen-belegung oder aus anderen Gründen erforderlich ist.
